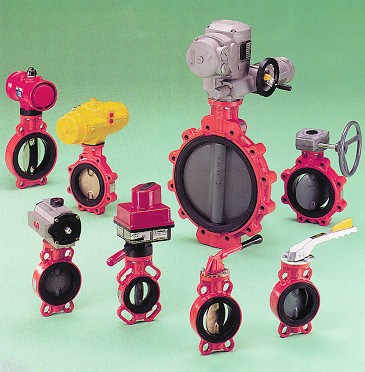

Bezpřírubové uzavírací klapky - SERIE 900

SERIE 900

Detailní parametry. Základní vlastnosti:




Parametry

Bezpřírubové uzavírací klapky - SERIE 900 B - nákres
POZICE KS B,T NÁZEV MATERIÁL
1 1 těleso tvárná litina s epoxidovým nátěrem
2 1 motýl viz tabulka
3 1 vřeteno nerez, 13% Cr
4 1 čep nerez, 13% Cr
5 1 manžeta viz tabulka
6 1 pouzdro mosaz nebo delrin
7 1 zajištění vřetene nerez, 13% Cr
8 1 "O" kroužek vřetene NBR
9 1 "O" kroužek čepu NBR
10 1 kolík nerez
11 1 štítek hliník

Nahoru!

Materiály manžet a motýlů
Manžeta 1 NBR -10°C +80°C
2 EPDM -25°C +130°C
3 přírodní kaučuk (NR) -15°C +60°C
4 VITON (FPM) -25°C +80°C
5 polyuretan (AU) -15°C +80°C
6 silikon (UMQ) -25°C +140°C
7 NBR BT -30°C +60°C
8 HYPALON (CSM) -15°C +140°C
Motýl 0 mosaz
1 hliníkový bronz
3 tvárná litina s epoxi nátěrem
4 nerez AISI 316 L
5 HASTELLOY
6 URANUS B6
7 titan

MAX. PRACOVNÍ TLAK
DN 32÷200 DN 250÷600
16 bar 10 bar (16 bar po dohodě s výrobcem)
Způsob označování:
9 ... serie
2 ... materiál manžety
4 ... materiál motýla
B ... provedení tělesa

Nahoru!

MONTÁŽ KLAPEK MEZI PŘÍRUBY POTRUBÍ
prov. 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
PN6 S S S S S S S S S S + + + + +
PN10 S S S S S S S S S S S S S S S
PN16 S S S S S S S S S S + + + + +
PN6 + + + x x + + + + + + + + + +
PN10 S S S S S S S S S S S S S S S
PN16 S S S S S S S + + + + + + + +
S  ...  standard
x  ...  není k dispozici
+  ...  po dohodě s výrobcem
