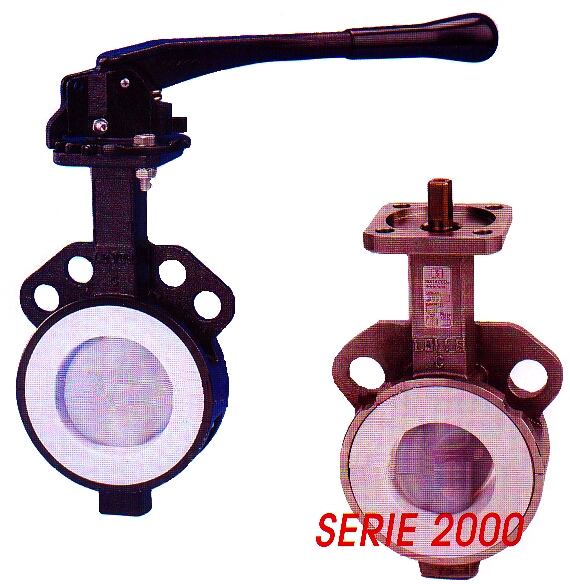

SERIE 2000
Detailní parametry
a charakteristika. Základní vlastnosti:
-
použití proagresivní média, chemikálie, média
s vysokou teplotou
-
DN 50 až 200: ISO PN 10-16, ASA 150
-
DN 250 až 400: ISO PN 10
-
PMA: 16 Bar (50-200), 10bar (>200)
-
rozsah prac. teplot -35°C do 180°C
Parametry
Konstrukce |
TĚLESO |
GGG 40 s kataforézním nátěrem |
Nerez ocel A351CF8M |
MOTÝL |
Nerez 316L, Nerez 316L - leštěný |
Nerez 316L + povlak PFA |
MANŽETA
NOSNÁ PODLOŽKA |
PTFE
Silikon |
PTFE
EPDM |
Charakteristika
Mezipřírubová motýlová klapka s manžetou PTFE - motýl nerez 316L, nebo
motýl nerez 316L s povlakem PFA. Kompatnost manžety a povlaku motýla je
testována při napětí 35 000 voltů a zaručuje tak úplnou těsnost pro tekutiny
i plyny. Klapka je vhodná pro teploty od -35°C do 180°C a tlaky od 20mBar
do 16Bar. Utěsnění vřetene a pivota zajišťuje systém automatického dotěsňování
(viz. obr.). dokonalou přilnavost povlaku motýla zajišťují příčné otvory. |
 |
